Zusammenfassung der gemeinsamen Kabel übertragungs abstände

Einführung in die Arten von Überwachungs video kabeln:

Nach dem Material gibt es SYV und SYWV. Die physikalische Materials truktur der Isolier schicht ist unterschied lich. SYV ist ein massives Polyethylen kabel; SYWV ist ein hohes physikalisches Schaum kabel. Die Übertragungs leistung des physikalischen Schaum kabels ist besser als die von Polyethylen. (S-Koaxialkabel Y-Polyethylen V-Poly vinylchlorid W-stabilisiertes Polyethylen)

Entsprechend der Impedanz kann es in SYV 50-XX SYV 75-XX unterteilt werden, SYV-100 XX...XX repräsentiert den Außen durchmesser der Isolier schicht.

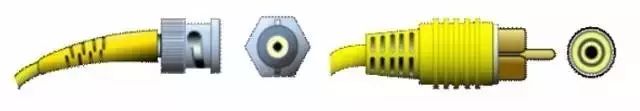

1. zusammen gesetztes Videosignal: der allgemeine Stecker ist BNC, RCA (Lotus kopf)

75 stellt den Widerstand dar, und die folgenden 3 und 5 repräsentieren seinen Isolation außen durchmesser (3mm/5mm).

Video linien punkte:

75-3 Übertragungs distanz beträgt etwa 200 Meter;

75-5 Übertragungs distanz beträgt etwa 500 Meter;

75-7 Geschwindigkeit übertragungs abstand beträgt etwa 500-800 Meter);

75-9 Geschwindigkeit übertragungs abstand beträgt etwa 1000 --- 1500 Meter;

Die Geschwindigkeit übertragungs entfernung von 75-12 beträgt ca. 2000 ---- 3500 Meter.

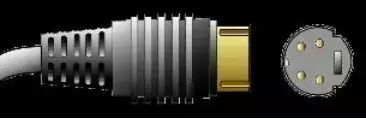

2. S-Terminal (oder Y/C)

Sein wissenschaft licher Name heißt "Zwei-Komponenten-Videos chnitt stelle", allgemein bekannt als S-Terminal, und die Übertragungs distanz ist 15 Meter kurz.

Die S-Video-Verbindungs spezifikation ist eine von den Japanern entwickelte Spezifikation. S bezieht sich auf "SEPARATE", das den Ausgang von Luminanz und Chrom inanz trennt und die gegenseitige Störung von Leuchtdichte und Chrom inanz bei der Ausgabe gemischter Videosignale vermeidet. Die S-Schnitts telle ist eigentlich eine Fünf-Kern-Schnitts telle, die aus fünf Kernen besteht, darunter zwei Luminanz signale, zwei Video-Chrom inanz signale und ein gemeinsames abgeschirmtes Erdung kabel.

Verglichen mit der AV-Schnitts telle, da sie keine Y/C-Misch übertragung mehr durchführt, besteht keine Notwendigkeit für helle Farb trennung und Decodierung, und die Verwendung unabhängiger Übertragungs kanäle vermeidet weitgehend das Übersprechen von Signalen in Video geräten. Die Bild verzerrung verbessert die Klarheit des Bildes erheblich. S-Video muss jedoch noch die beiden Farb differenz signale (Cr Cb) in ein Chrom inanz signal C mischen, übertragen, und dekodieren Sie es dann zur Verarbeitung in Cb und Cr im Anzeigegerät, was immer noch einen gewissen Signal verlust mit sich bringt. Verzerrung (klein, aber immer noch erkennbar, wenn sie unter den Bedingungen von Broadcast-Video geräten getestet wird). Darüber hinaus ist die Bandbreite des Chrom inanz signals aufgrund der Vermischung von Cr und Cb ebenfalls begrenzt. Obwohl S-Video bereits relativ gut ist, ist es immer noch alles andere als perfekt. Obwohl S-Video angesichts anderer Faktoren wie der aktuellen Markt bedingungen und der Gesamtkosten nicht das Beste ist, ist es immer noch eine der am häufigsten verwendeten Videos chnitt stellen.

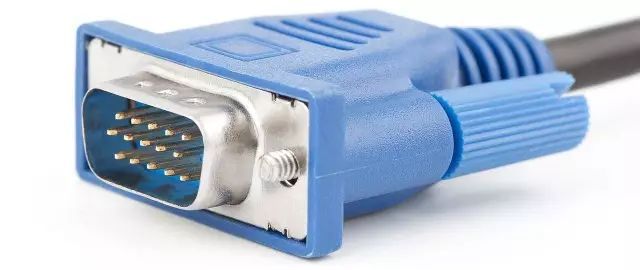

3. VGA-Signal

VGA (Video Graphics Array) ist ein Video übertragungs standard, der 1987 von IBM mit PS/2 eingeführt wurde. Es hat die Vorteile einer hohen Auflösung, einer schnellen Anzeige rate und satten Farben. Es ist im Bereich der Farbdisplays weit verbreitet. Es ist leicht zu dämpfen, die Übertragungs distanz ist kurz und es ist anfällig für Störungen. Seine 3 4/6VGA Übertragungs distanz beträgt 15-30M.

4. Komponenten video (RGBHV-Signal)

Die Farb differenz schnitts telle basiert auf der S-Schnitts telle, und die blaue Differenz (b) und die rote Differenz (r) im Chrom inanz (C)-Signal werden separat gesendet. und die Auflösung kann mehr als 600 Linien erreichen. Normaler weise werden YPbPr und YCbCr zwei Arten von Zeichen verwendet, wobei das erstere die Ausgabe der progressiven Scan-Farb differenz darstellt, das letztere die Ausgabe der Farb differenz zwischen den Scannen darstellt. Heutzutage verlassen sich viele TV-Produkte auf die Farb differenz eingabe, um die Qualität des Eingangs signals zu verbessern, und durch die Farb differenz schnitts telle kann eine Vielzahl von Signalpegeln eingegeben werden, vom grundlegend sten 480i bis 480p mit Multi plikator scannen, sogar 720p, 1080i, Etc. Die einzige Möglichkeit, das Signal an das Fernsehgerät zu übertragen, ist über den Komponenten eingang. Die Übertragungs distanz von 75-2RGB beträgt 30-50M und die Übertragungs distanz von 75-3RGB beträgt 50-70M.

5. DVI

DVI-A (analoge, analoge) Schnitts telle: Diese Schnitts telle ist eigentlich eine Verformung der VGA-Schnitts telle. Früher wurde es auf einigen High-End-CRT-Monitoren verwendet, jetzt wurde es im Grunde genommen beseitigt. Wir sagen oft, dass "gefälschte DVI-Schnitts telle" sich auf DVI-A bezieht, da sie immer noch analoge Signale überträgt und keine digitalen Signale, die die Vorteile der DVI-Technologie widerspiegeln.

DVI-D (digitale) Schnitts telle: DVI-D ist eine echte digitale Signals chnitt stelle, die weiter fort geschritten ist als DVI-A; Die DVI-D chnitt stelle weist jedoch auch Mängel auf, dh Benutzer können die Schnitts telle nicht verwenden. Kompatibel mit altmodischen CRT-Monitoren, wenn es passiert, dass es nur eine D-Sub-Schnitts telle auf dem LCD-Monitor gibt, dann wird der Benutzer nur verständnis los starren.

DVI-I (integrierte) Schnitts telle: Dies ist eine Hybrid schnitts telle, die DVI-A und DVI-D integriert. Es ist sowohl mit DVI-D als auch mit DVI-A kompatibel (es kann auch in D-Sub umgewandelt werden), was derzeit die kompatibel ste DVI-Schnitts telle ist

Im Allgemeinen gibt es bei der Übertragung von Videosignalen unter 1600 × 1200 @ 60Hz keinen offen sichtlichen Unterschied zwischen Ein kanal-DVI und Zweikanal-DVI. Wenn Ihr Monitor eine Full HD-Auflösung (1920 × 1080) oder höher unterstützt, wählen Sie kein Ein kanal-DVI-Datenkabel. DVI-D können nur digitale Signale empfangen; DVI-I können digitale Signale und analoge Signale gleichzeitig empfangen, und die Übertragungs distanz ist kurz, 7-15M.

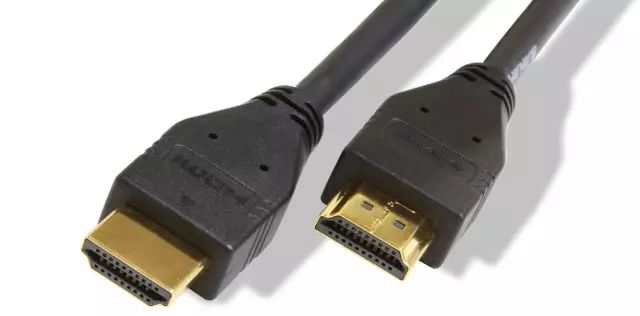

6. HDMI

Es verwendet das gleiche zugrunde liegende Protokoll wie das digitale DVI-Signal, sodass es auch über den Adapter mit dem DVI-Signal ausgetauscht werden kann und mit dem DVI-Signal kompatibel ist. HDMI ist leistungs fähiger als die DVI-Schnitts telle und ermöglicht die Übertragung von High-Fidelity-Audiosignalen über HDMI-Kabel bei der Entwicklung eines Kommunikation protokolls. Die nahtlose Verbindung reduziert das Problem der Verkabelung und macht HDMI breiter kompatibel. Es unterstützt 5Gbps Daten übertragungs rate und kann bis zu 15 Meter übertragen.

Im Vergleich zu DVI kann HDMI digitale Audiosignale übertragen und unterstützt HDCP und bietet gleichzeitig eine bessere optionale DDC-Funktion. HDMI unterstützt eine Daten übertragungs rate von 5 Gbit/s und kann bis zu 15 Meter übertragen, was ausreicht, um ein 1080p-Video und ein 8-Kanal-Audiosignal zu verarbeiten. Und da ein 1080p-Video und ein 8-Kanal-Audiosignal weniger als 4 GB/s benötigen, hat HDMI viel Kopffreiheit. Dadurch können DVD-Player, Receiver und PRR separat mit einem einzigen Kabel verbunden werden. Darüber hinaus unterstützt HDMI EDID und DDC2B, so dass das Gerät mit HDMI die Eigenschaften von "Plug and Play" hat, und "Verhandlung" wird automatisch zwischen der Signalquelle und dem Anzeigegerät durchgeführt, und das am besten geeignete Video-/Audioformat wird automatisch ausgewählt.

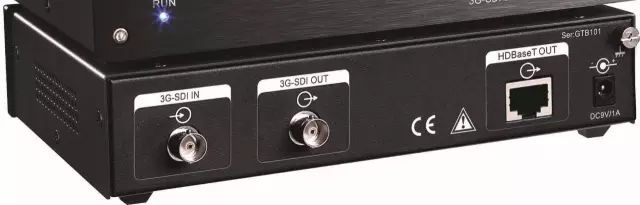

7. SDI

SDI (serielle digitale Schnitts telle) ist "digitale Komponente serielle Schnitts telle". Dann ist HD-SDI die hoch auflösende serielle digitale Komponenten schnitts telle. HD-SDI ist eine unkomprimierte hoch auflösende Radio-und Fernsehkamera in Echtzeit. Dies ist ein weiterer techno logischer Fortschritt auf dem Gebiet der Sicherheits überwachung und bietet hoch auflösende Bild quellen für Überwachungs zentren.

Gemeinsame Steuersignale, RS232, RS422, RS485, IR, CR-NET (CREATOR-Steuersignal)

Die Übertragungs rate von RS232 ist niedrig. Während der asynchronen Übertragung beträgt die Baud-Rate 20Kbps. Die Schnitts telle verwendet eine Signal leitung und eine Signal rückleitung, um eine gemeinsame Boden übertragungs form zu bilden. Diese gemeinsame Boden übertragung ist anfällig für Störungen im Gleichtakt, so dass sie resistent gegen Lärm störungen ist, die schwach sind. Die Übertragungs distanz beträgt 15 Meter bis 20 Meter. Bei Verwendung eines Kommunikation kabels von 150pF/m beträgt die maximale Kommunikation entfernung 15m; Wenn die Kapazität pro Meter Kabel verringert wird, kann die Kommunikation distanz erhöht werden. Ein weiterer Grund für die kurze Übertragungs distanz ist, dass RS-232 eine Single-end-Signal übertragung gibt, und es gibt Probleme wie gemeinsames Boden geräusch und Unfähigkeit, Gleichtakt störungen zu unterdrücken.O wird es im Allgemeinen für die Kommunikation innerhalb von 20m verwendet.

RS-422 ist Differential-Modus-Übertragung, mit starker Anti-Interferenz-Fähigkeit, kann 1200 Meter übertragen, und die maximale Übertragungs rate beträgt 10 Mb/s. Die Länge des ausgeglichenen Twisted Paars ist umgekehrt proportional zur Übertragungs rate, und die maximale Übertragungs distanz kann nur erreicht werden, wenn die Rate unter 100kb/s liegt. Die höchsten Übertragungs raten werden nur über sehr kurze Distanzen erzielt. Im Allgemeinen beträgt die maximale Übertragungs rate, die auf einer Twisted-Pair-Linie mit einer Länge von 100 Metern erhalten werden kann, nur 1 Mb/s.

Die maximale Kommunikation entfernung von RS-485 beträgt etwa 1219 Meter und die maximale Daten übertragungs rate beträgt 10Mbps. Die RS-485 schnitts telle verwendet eine Kombination aus ausgeglichenem Treiber und Differential empfänger, und die Anti-Common-Mode-Interferenz fähigkeit wird verbessert, das heißt, die Anti-Noise-Interferenz ist gut.

IR Infrarot (CREATOR zentrale Steuerung Infrarot-Port) Übertragungs distanz von 150 Metern.

CR-NET (CREATOR-Steuersignal) Die Übertragungs distanz beträgt 800 Meter.
