Auswahl der Brennweite der Linse für Video überwachungs kameras

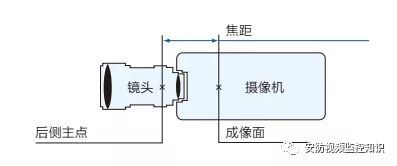

Brennweite

Der Abstand vom Hauptpunkt auf der Rückseite der Linse zur optischen Achse der Bildgebung ebene ist die Brennweite. Je kleiner der Wert, desto breiter der Schießstand (größerer Blickwinkel).

Focal Length

Ur: Hinterer Hauptpunkt: Lens: Brennweite

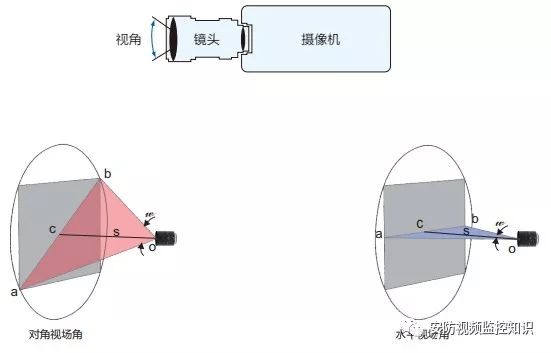

Perspektive

Wenn das gleiche Objektiv auf Kameras mit unterschied lichen Spezifikationen installiert ist, ändert sich auch der Betrachtung winkel, sodass die obige Tabelle die Referenz betrachtung winkel werte von Kameras mit der gleichen Ziel größe des Objektivs zeigt.

Visual Angle

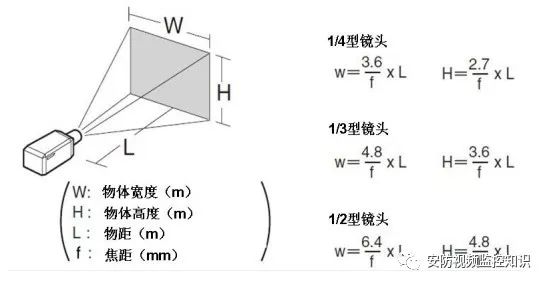

Objekt höhe, Breite, Objekt abstand und Brennweite

Object Height

Referenz daten

Am Beispiel des Objektivs mit 1/3 Ziel oberfläche beträgt der Betrachtung winkel des 2,8-mm-Objektivs etwa 90 Grad und der visuelle Abstand 6 bis 8 Meter. Der Betrachtung winkel des 3,6mm Objektivs beträgt etwa 80 Grad und der visuelle Abstand beträgt etwa 8-10 Meter. Das 6-mm-Objektiv hat einen Betrachtung winkel von etwa 60 Grad und einen visuellen Abstand von etwa 12-15 Metern. Das 8-mm-Objektiv hat einen Betrachtung winkel von etwa 45 Grad und einen visuellen Abstand von etwa 16-20 Metern. Der Betrachtung winkel des 12-mm-Objektivs beträgt etwa 25 Grad und der visuelle Abstand beträgt etwa 20-25 Meter. Der Betrachtung winkel des 16-mm-Objektivs beträgt etwa 22 Grad und der visuelle Abstand beträgt etwa 25-30 Meter. Das 25-mm-Objektiv hat einen Betrachtung winkel von etwa 15 Grad und einen visuellen Abstand von etwa 35-50 Metern.
