Grundsätze und Probleme der Verwendung der Wärme bild technologie zur Messung und Messung der menschlichen Körper temperatur (2)

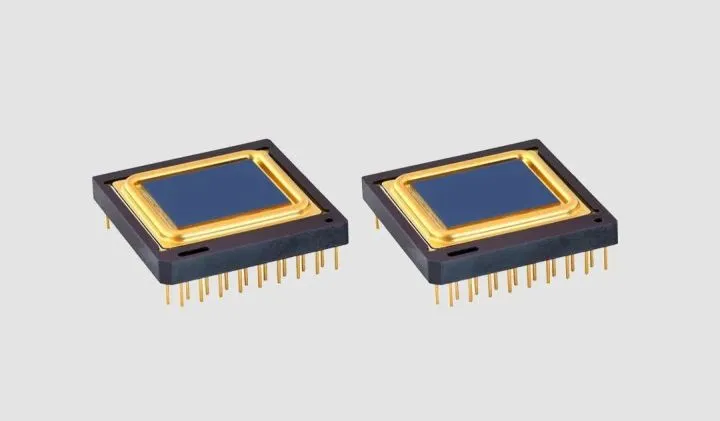

1. Detektor basierend auf dem Prinzip der Widerstands mikros trahlung messung

Der Therm istor wird von Infrarot strahlung beeinflusst und ändert seine Temperatur, was wiederum den Widerstands wert des Widerstands ändert. Der Wert der Infrarot strahlung kann durch Ablesen der Spannungs änderung erhalten werden, die durch die Änderung des Widerstands werts verursacht wird.

Wärme bild kameras verwenden meistens dieses Prinzip. Im Allgemeinen sind industrielle und medizinische Geräte nicht gekühlt, während militärische Anwendungen im Allgemeinen gekühlte Modelle verwenden. Entsprechend den verschiedenen Therm istor materialien gibt es Lösungen unter Verwendung von Vanadium oxid (VOx) und amorphem Silizium (α-Si). Zu den führenden Unternehmen zählen ausländische FLIR und ULIS, inländisches Handbuch Infrarot, Dali-Technologie, Raytron-Technologie, Hik micro (eine Tochter gesellschaft von Hik vision) usw.

2. Einige zu berücksichtige Fragen

Die Beziehung zwischen dem vom Wärme bild detektor erhaltenen Signal und der Temperatur des Objekts ist nicht linear, so dass das Problem sehr kompliziert ist. und es ist schwierig für uns, eine genauere menschliche Körper temperatur zu erhalten. Aber wir können aus folgenden Aspekten hart arbeiten:

Behandeln Sie Menschen als schwarze Körper, wählen Sie mithilfe von KI-Algorithmen Temperatur messbereiche aus und bestimmen Sie Online-Kalibrierung strategien in Echtzeit. Einige KI-Temperatur mess kameras verwenden diesen Ansatz.

Fügen Sie der Anwendungs szene schwarzen Körper hinzu, Online-Kalibrierung in Echtzeit. Obwohl diese Methode mühsam und kostspielig ist, sind die gemessenen Daten genauer und die tatsächliche Genauigkeit kann ± 0,3 ° C erreichen.

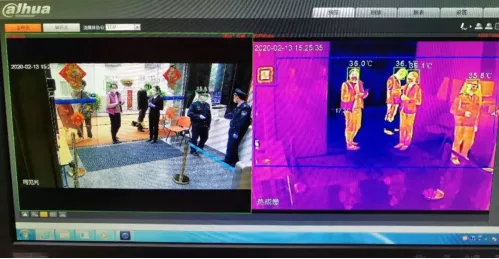

Gegenwärtig verwenden einige Ein-und Ausgänge der Guangzhou Metro diese Methode, was ein verantwortung vollerer Ansatz ist.

Es gibt ein weiteres Problem der Aktualität bei der Verwendung der Schwarz körper kalibrierung. Im Allgemeinen, wenn die Innentemperatur und Umgebung relativ stabil sind, kann dieser Standard für eine längere Zeit nach einer Kalibrierung verwendet werden. Wenn sich die Umgebung und die Temperatur jedoch im Laufe der Zeit ändern, muss sie neu kalibriert werden. Beispiels weise hat eine bestimmte tragene Wärme bild kamera von Hik micro eine Temperatur mess genauigkeit von ≤ ± 0,3 ° C, und es wird ausdrücklich darauf hingewiesen, dass eine einzelne Kalibrierung innerhalb einer halben Stunde gültig ist.

Ohne schwarzen Körper sollte die genaueste Genauigkeit der Temperatur messung der Infrarot-Wärme bild kamera ± 0,5 ° C betragen. Die Genauigkeit eines gewöhnlichen Stirn thermometers beträgt im Allgemeinen ± 0,3 ° C, und die empfohlene beste Teststrecke beträgt 3cm-5cm. Für einige aktuelle Gesichts temperatur messgeräte beträgt der empfohlene beste Test abstand 0,5-15m, wenn er den Anforderungen der Gesichts erkennung entspricht. Wenn der Temperatur messabstand weiter ist, wird die Genauigkeit definitiv abnehmen, und ein besserer Weg ist erforderlich, um dies zu kompensieren.

FLIR, ein führender Anbieter von Wärme bild kameras, empfiehlt die Verwendung von Wärme bild geräten nicht, um die menschliche Körper temperatur direkt zu messen und zu lesen. Sie liefern eine andere Idee. Verwenden Sie eine Wärme bild kamera, um Personen mit hohen Körper temperaturen in der Menge heraus zu finden, und führen Sie dann eine zweite Temperatur messung durch, um dies zu bestätigen. Quantitative Tests sind schwierig, aber qualitative Tests sind einfacher.

In Bezug auf den Temperatur standard von 37,3 ° C. Menschen mit Körper temperatur ≥ 37,3 ° C müssen isoliert werden. Dieser Standard wird von medizinischen Experten vor geschlagen, weil Menschen mit Körper temperatur ≥ 37,3 ° C zum Fieber gehören. Im tatsächlichen Betrieb, ob wir auch den Standard als 37,3 ° C beim Testen mit Infrarot-Temperatur messgeräten setzen? Diese Frage erfordert ernsthafte Überlegungen.

Das Gesichts erkennungs kamera modul und der Wärme bild chip sind integriert, und die Wärme ableitung muss berücksicht igt werden. Es muss sicher gestellt werden, dass die Umgebungs temperatur des Wärme bild chips stabil ist, damit die Temperatur aufgrund langfristiger Arbeit nicht ansteigt und die Erkennungs genauigkeit beeint rächt igt.
