Wie Schleifringe funktionieren

Ein Schleifring ist eine elektrische Komponente, die für den Anschluss und die Übertragung von Energie und Signalen an einen rotierenden Körper ver antwort lich ist. Entsprechend dem Übertragungs medium werden Schleifringe in elektrische Schleifringe, Flüssigkeits schleifringe und glatte Ringe unterteilt, die auch kollektiv als "Rotary Communication" oder "Rotary Communication" bezeichnet werden können. Schleifringe werden normaler weise in der Rotations mitte der Ausrüstung installiert und bestehen haupt sächlich aus zwei Teilen: rotierend und stationär. Der rotierende Teil ist mit der rotierenden Struktur des Geräts verbunden und dreht sich mit ihm, genannt "Rotor", und der stationäre Teil ist mit der Energie quelle der festen Struktur des Geräts verbunden, die als "Stator" bezeichnet wird.

Schleifringe können in jedem elektro mechanischen System verwendet werden, das kontinuierlich Strom-und Datensignale mit 360 °-Drehung überträgt, und werden häufig als leitfähige Schleifringe, Bürsten, Adapter, Kollektor ringe, Kollektor ringe bezeichnet. Drehgelenke, Kollektor ringe und Rücklauf ringe, Kommutator usw., Sein Prinzip besteht darin, die Präzisions übertragungs vorrichtung des Stroms, des Datensignals oder der Bild-und Leistungs übertragung von zwei relativen Dreh mechanismen zu realisieren. Es wird häufig im Bereich der unbegrenzten kontinuier lichen Rotation von 360 ° verwendet, was die Übertragung elektrischer Signale und Datensignale von einer festen Position in eine rotierende Position erfordert.

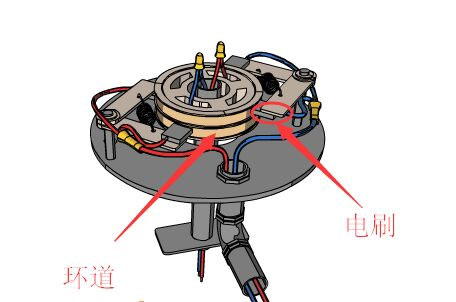

Seine Struktur besteht haupt sächlich aus elastischen Materialien (elektrische Bürsten), Gleit kontakt oberflächen materialien (leitfähige Ringe, präzise kleine Stahl lager, isolierende Kunststoff materialien und Harz bindungs materialien). Die elektrischen Bürsten bestehen aus Edelmetall legierung materialien in "II"-Form und sind leitfähig. Die "V"-und "konkaven" Rillen des Rings sind symmetrisch doppel kontakt fähig. und verwenden Sie den elastischen Druck der Bürste, um mit der Ringnut des leitfähigen Rings zu gleiten, um Signale und Ströme zu übertragen. Es ist eine Schlüssel komponente der elektro mechanischen Ausrüstung in verschiedenen Branchen, wie Präzisions drehtische, Kabel ausrüstung, Windenergie erzeugung, Einkristall ofen, Füll-und Verpackungs maschinen, automatische Drehtür usw.
