Was ist die Funktion jedes Drahtes im 8-Kern-Draht des Netzwerk kabels im Video überwachungs system?

Wenn viele Freunde das Netzwerk kabel anschließen, kennen sie normaler weise nicht die acht Kupferdrähte im Netzwerk kabel. Welche sind diejenigen, die die normale Übertragung des Netzwerks gewährleisten? Das erste, was zu wissen ist, ist die Gesamt funktion der acht Kupferdrähte. Um die gegenseitige Interferenz elektro magnetischer Signale zu verringern, werden die acht Kupferdrähte bei einer bestimmten Dichte zusammen gedreht. Auf diese Weise heben sich bei der Übertragung elektrischer Signale die voneinander ausgestrahlten Funkwellen gegenseitig auf und eliminieren Interferenzen effektiv. Der Name Twisted Pair leitet sich ebenfalls von dieser Struktur ab.

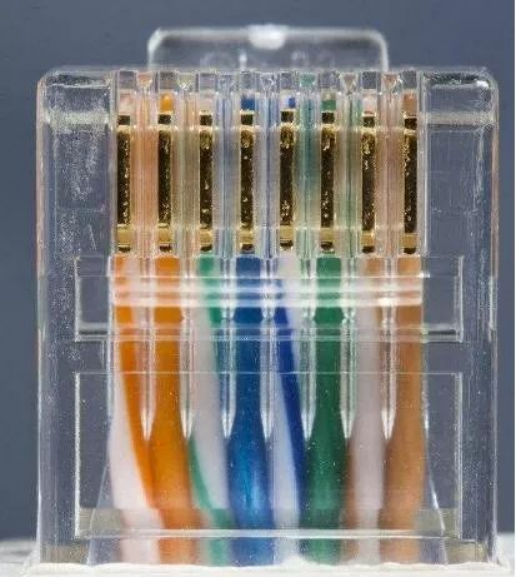

Die früheste Anwendung von Twisted Pair wurde für die Übertragung von Telefons ignalen verwendet, und dann wurde es allmählich in die Übertragung von digitalen Signalen eingeführt. Jetzt sind die Kategorie 5e Twisted Pair und Kategorie 6 Twisted Pair weit verbreitet. Die maximale Bandbreite kann 1000Mbps erreichen. Der einzige Nachteil von Twisted Pair ist, dass die Übertragungs distanz kurz ist, die nur 100 Meter erreichen kann. Im Allgemeinen müssen Kategorie 5 über Twisted-Pair-Kabel der Kategorie 5 vier Draht paare verwenden, dh 8 Kern drähte. Unter 100M, verwenden Sie im Allgemeinen 1, 2, 3, 6, vier Drähte. Hauptlinie (Standard 568B): Die Linien folge an beiden Enden ist gleich und die Linien folge ist: orange-weiß, orange, grün-weiß, blau, blau-weiß, grün, braun-weiß, braun. Umgekehrte Linie (568A): Ein Ende ist die Linien folge der positiven Linie und das andere Ende ist: grün-weiß, grün, orange-weiß, blau, blau-weiß, orange, braun-weiß, braun. Die erste Überwachungs presse: 568A Linien sequenz ist nicht erforderlich, um sich zu merken, man verwendet diese Zeilen sequenz nicht mehr und wenn die andere verwendet wird, tauschen Sie einfach 13 und 26 auf der Grundlage von B.

Insbesondere, warum 1236 vier Drähte verwenden, dann müssen Sie wissen, was die Funktion jedes Kerns ist: 1 Ausgangs daten ( ) 2 Ausgabedaten (-) 3 Eingabedaten ( ) 4 für die telefonische Nutzung reserviert 5 für das Telefon reserviert Verwendung 6 zur Eingabe von Daten (-) 7 Für die telefonische Verwendung reserviert 8 Reserviert für die telefonische Verwendung Es ist ersichtlich, dass das Twisted Pair zwar über 8 Kern drähte verfügt, jedoch nur 4 davon tatsächlich im derzeit weit verbreiteten 100-Millionen-Netzwerk verwendet werden. Wurzeln, nämlich die 1., 2., 3. und 6., spielen die Rolle des Empfangens bzw. Sendens von Signalen. 4, 5, 7 und 8 sind Zwei-Wege-Linien, die für die Verwendung reserviert sind. Wenn das Netzwerk jedoch über 100M läuft, werden normaler weise alle acht Kerne verwendet. Beispiels weise müssen nicht nur 1 3 2 6, sondern auch acht Kerne für Kabel der Kategorien 6 und 6 verwendet werden, da sonst der Netzbetrieb instabil ist. Wenn wir das Netzwerk kabel abziehen, können wir feststellen, dass die Wicklung dichte der vier Paare von verdrillten Paaren nicht gleich ist. Die orange farbenen und grünen Paare, die zur Daten übertragung verwendet werden, haben deutlich mehr Windungen als die braunen und blauen Paare, die für die Erdung und andere öffentliche Zwecke verwendet werden. Es wird daher empfohlen, wenn Sie normaler weise Jumper herstellen, arrangieren sie streng in der Reihenfolge von 568B.

Ich höre oft Leute sagen: "Ich mag es, Linien in der Reihenfolge zu machen, an die ich gewöhnt bin. Kann sie verwendet werden?" Sie können dies zu Hause beiläufig verwenden, aber wenn Sie in einem Projekt sind, sollten Sie strenger sein und die Zeilen reihenfolge befolgen. Andernfalls geht die Rolle des verdrehten Paares verloren. Die Daten übertragungs dämpfung ist ernst und die Übertragungs distanz ist stark reduziert. Hier möchten wir betonen, dass Sie, wenn Sie darauf bestehen, die Drahts equenz nach Ihren eigenen Gewohnheiten anzuordnen, die beiden Kerne von 1 und 3 auf ein Paar verdrehter Paare legen müssen. und die beiden Kerne von 2 und 6 auf einem Paar verdrehter Paare.
