Klassifizierung und Anwendung von Schleifring

Der Schleifring ist ein Ring, der mit dem Mittel leiter verbunden ist, und ein Ring, der mit der äußeren Schicht des Kabels als Abschirm ring verbunden ist. Koaxial abgeschirmte Schleifringe werden normaler weise verwendet, um Signale über 12 MHz zu übertragen. Der Querschnitt dieses Schleifrings ist nut förmig, was im Wesentlichen ein rechteckiger Koaxial leiter ist. Es gibt auch einen kapazitiven Zwischen frequenz schleifring. Der Mittel leiter ist ein ring förmig, getragen auf der Abschirmung schicht mit isolierenden Pads. Der Zwischen frequenz schleifring ist eine Schleifring baugruppe, mit der Radar-Zwischen frequenz signale (zehn Megahertz) und Energie übertragen werden. Diese Art von Schleifring hat eine höhere Frequenz, und gewöhnliche Schleifringe können für die Übertragung unter 12 MHz verwendet werden.

Niederfrequenz schleifringe sind Schleifring komponenten, die Gleit kontakte verwenden, um nieder frequente Signale und Energie zu übertragen. Es gibt normaler weise zwei Arten von Schleifringen: zylindrischer Schleifring und Differential schleifring. Der leitfähige Ring des zylindrischen Schleifrings ist in einen flachen Ring und einen V-Ring unterteilt. Das Material des leitfähigen Rings besteht üblicher weise aus Kupfer, Messing, Münz silber und Gold, und die Bürsten umfassen Palladium-, Gold legierung-oder vergoldete Draht bürsten und Kupfergraphit-Synthetik bürsten.

Die elektrischen Leistungs indikatoren von Schleifring komponenten sind: Isolation widerstand, Kontakt widerstand, Durchschlags festigkeit und Übersprechen. Bei Zwischen frequenz schleifringen sollten aufgrund der hohen Frequenz auch Abschirmung, Impedanz anpassung, Rausch spannung usw. berücksicht igt werden. In Bezug auf das strukturelle Design ist es zunächst notwendig, einen zuverlässigen Kontakt und eine kontinuierliche Verbindung aller Leitungen sicher zustellen. Daher muss das für die Bürste verwendete Material eine gute elektrische Leitfähig keit aufweisen, der Druck auf den Schleifring sollte angemessen sein, die Exzentr izität und das Schütteln des Schleifrings sind gering. und die Abrasivität Gutes, niedriges Reibungs drehmoment für einfache Wartung

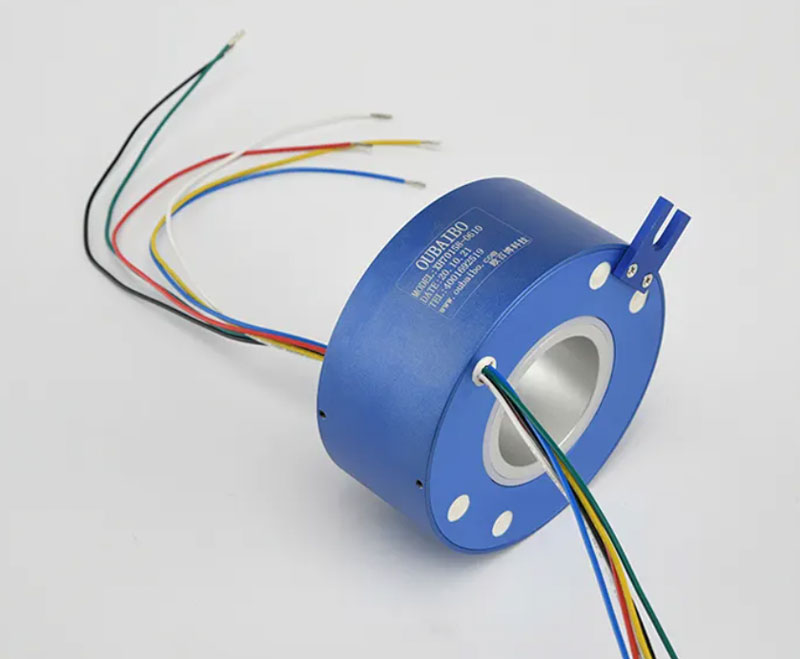

Zylindrische Schleifring struktur typen: je nach Installation bedarf kann es in Wellen typ und Durchgangs lochtyp unterteilt werden

Welche wichtigen technischen Parameter sollten bei der Auswahl eines Schleifrings zur Verfügung gestellt werden: 1. Arbeits geschwindigkeit während der Rotation. 2 Schaltung kanäle, Signal kanäle (Schaltungen, Ringe und Kanal nummern sind alle synonym, wenn es eine Schleife oder Masse gibt, dann ist es eine separate Schaltung, einige Schleifringe können von anderen Schaltungen verwendet werden, so dass es nur einmal berechnet wird). 3. die maximale Spannung und der Strom des Stromkreises und der Signalsc haltung. 5. Arbeits temperatur. 6. Schutzniveau (beide Dichtung sanford rungen)

Haben leitfähige Schleifringe Signal-Anti-Interferenz-Maßnahmen?

Antwort: Der präzise leitfähige Schleifring ist eine Komponente mit kleinem Raum und dichter Verkabelung. Alle Arten von Signalen sind im Schleifring konzentriert. Aufgrund der gegenseitigen Induktivität und des gegenseitigen Kapazitäts effekts zwischen den Signalen stehen die Gleit bürste und die Ringspur in Kontakt. Es kann nicht überall abgeschirmt werden, und die Kapazitäts kopplung ist besonders ernst. Die aktuelle Technologie, die das strukturelle Design des Schleifrings und das interne Verdrahtung design des Schleifrings berücksicht igt, kann die Interferenz zwischen der Leistung und dem Signal vollständig vermeiden. und die Interferenz zwischen dem Signal und dem Signal und kann die elektro magnetische Störung von außen nach innen des Schleifrings verhindern.

Welche Signale kann der Schleifring übertragen:

Jetzt kann der Schleifring alle beliebten Mittel-und Niederfrequenz signale, Bus steuersignale und so weiter übertragen.

Wie zum Beispiel: Inter Bus, Can-Bus, Profibus, RS422, RS485, PLC-Steuerung, analoges Video, digitales Audio, Gigabit-Ethernet, Temperatur, Gewichts sensors ignal usw.

Jetzt werden viele Schleifringe in der nationalen Verteidigung und im militärischen Bereich eingesetzt, wie z. B. Aufklärungs flugzeuge, Luft verteidigung radar, Artillerie system, Frühwarn antenne und Raketen testsystem.
