Motorisierte Pan- und Tilt-Köpfe/Einheiten

Schwenkköpfe, auch bekannt als Pan-Tilt-Gift-/Pan-Tilt-Einheit (kurz pth), die eine dreidimensionale Drehmechanik ist;elektronische Geräte, die in vielen Bereichen weit verbreitet sind, in der Regel die CCTV-Videoüberwachungsindustrie als Teil verschiedener integrierter Videolösungen.

Mehr als 15 Jahre zuvor entwickelte und produzierte BIT CCTV unsere erste Pan Tilt Positioner-Einheit und machte eine kontinuierliche, Multi-Winkel-CCTV-Videoüberwachung möglich anstatt eines fixen Kamerabildes jederzeit.Mit dem Fortschritt und der Entwicklung der Videoüberwachungsindustrie wurden unsere Pan Tilt Units von Zeit zu Zeit mit den modernsten Technologien wie Preset Position, Cruising Track, Pattern Tour, Guard Location, Positionsabfrage/Feedback, absoluter Winkelsteuerung, Wurm-/Getriebe-Getriebe aufgerüstet,extra langsame Geschwindigkeit für Langstrecken-Video-Lösungen, hohe Genauigkeit und Korrosionsbeständigkeit Beschichtungsspulver, IP66/67 Eindringschutz etc.

Heute bieten wir als renommierter Überwachungskameraanbieter unseren Kunden weltweit eine breite Palette von Pan-Tilt-Heads, kleiner-mittlerer  Größen, Nutzlast-Kapazität von 8kg bis 80kg mit vielen oben genannten fortgeschrittenen Eigenschaften.

Um sicherzustellen, dass der passende Pan-Tilt-Kopf für Ihr System/Ihre Lösung unter unserer Pan-Tilt-Produktlinie ausgewählt wird, wird dringend empfohlen, uns eine E-Mail an zu sendensales@bit-cctv.com mit Ihren detaillierten technischen Anforderungen und Spezifikationen,so dass Sie Ihren perfekt angepassten Schwenkkopf für Ihre Lösung/Ihr Projekt erhalten.


Produkte

News & Blog

Kontaktieren Sie uns

Motorisierte Pan- und Tilt-Köpfe/Einheiten zum Verkauf

  • Kopf/Einheiten mit leichtem Duty Pan + Kopf/Einheiten mit leichtem Duty Pan

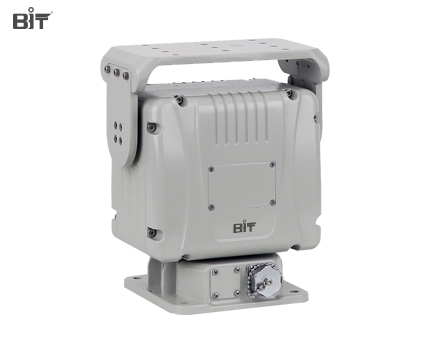

    BIT Light Duty Pan Tilt Unit/Positioner ist leichter mit der maximalen Last von 10 kg.Es hat auch 360 Degree Rotation, RS485 Control, Pelco P/D Protokoll, IP66Protection.

  • Mittlerer Duty Pan Tilt Head/Units + Mittlerer Duty Pan Tilt Head/Units

    Die maximale Last der Medium Duty Pan Tilt Head/Unit ist 35kg mit Endlosdrehung, Wurm/Getriebeantrieb, Unterstützung Analog oder Netzwerk IP Kamera, absolute Position.

  • Heavy Duty Pan Tilt Head/Units + Heavy Duty Pan Tilt Head/Units

    Die Plattform von Heavy Duty Pan Tilt Unit/Positioner besteht aus verschleißfesten und korrosionshemmenden Materialien.Die maximale Last von Heavy Duty Pan Tilt Unit ist 80 kg, es hat auch wurmed/gear Antrieb, Unterstützung Analog oder Netzwerk IP Kamera, absolute Position.

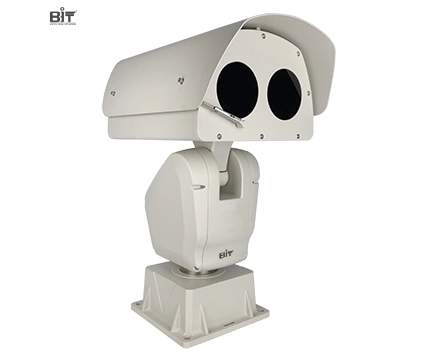

  • Kopf/Einheiten mit Gehäuse + Kopf/Einheiten mit Gehäuse

    Wir bieten kundenspezifische Dienstleistungen von oben oder seitlich montierten Gehäuse, Netzwerk-IP-Kamera und Infrarot-Wärmekamera Integration alles, was Sie wollen.

Vorteile von motorisierten Pan und Tilt Heads/Units

01

Motorisierte Pan Tilt Units werden in vielen Situationen wegen einiger Vorteile im Vergleich zu herkömmlichen CCTV-Kamera, die breiteren Blickwinkel für die meisten kritischen Punkte, keine Blind-Bereich.

02

Basierend auf der fortgeschrittenen absoluten Positionierung über Pelco P/D Protocoal können viele spezielle Überwachungsanforderungen erfüllt werden.

03

Für alle einzigartigen Überwachungssysteme steht Ihnen stets ein Custom Service zur Verfügung, um den motorisierten Pan-Tilt-Benutzer zu bauen, während die meisten bestehenden Produkte können&-Offset-3539;Tu es.

04

Es ist einfach zu montieren Sie mit der Führung eine motorisierte Pan-Kipp-Kamera.

Verschiedene Motorisierte Pan und Tilt Heads/Units Duty Größen


Pan/Tilt TypesModelMax. LoadLoad TypeDrive & TransmissionRotation AngleRotation SpeedRotation AccuracyPower Supply
Light Duty Pan/TiltBIT-PT4098kgTop loadGearPan: continuous 360°
Tilt: -80°~+20°		Pan: 1°~9°/s
Tilt: 1°~5°/s		±1°24VAC
BIT-PT3063kgSide LoadWorm/GearPan: continuous 360°
Tilt: -90°~+90°		Pan: 0.1°/s-30°/s
Tilt: 0.1°/s-15°/s		± 0.1°24VDC
Medium Duty Pan/TiltBIT-PT52015kgTop loadWorm/GearPan: continuous 360°
Tilt: -75°~+40°		Pan: 0.1°/s-60°/s
Tilt: 0.1°/s-30°/s		± 0.1°24VAC or 24VDC
BIT-PT54035kgTop loadWorm/GearPan: 360° continuous,
Tilt: -45°~+40°		Pan: 0.01°/s-30°/s
Tilt: 0.01°/s-15°/s		±0.1°24VAC or 24VDC
Heavy Duty Pan/TiltBIT-PT85050kgTop loadWorm/GearPan: 360° continuous,
Tilt: -45°~+45°		Pan: 0.01°/s-30°/s
Tilt: 0.01°/s-15°/s		±0.1°24VAC or 24VDC
BIT-PT89080kgTop loadWorm/GearPan: 360° continuous,
Tilt: -45°~+45°		Pan: 0.005°/s~15°/s
Tilt: 0.005°/s~7°/s		±0.1°48VDC




Motorized Pan und Tilt Camera Heads/Units System

Motorized Pan &Kipp-Videoköpfe sind mit einer motorisierten Pan-Kipp-Kamerahalterung ausgestattet, um die Kamera in horizontale und vertikale Richtungen drehen zu können.Ein motorisierter Kamerakopf auf dem PTZ ermöglicht es der Kamera, aus mehreren Blickwinkeln zu fotografieren.In der Pfanne/Kippe sind zwei Elektromotoren eingebaut.Der Winkel der horizontalen und vertikalen Drehung kann über den Grenzschalter eingestellt werden.Mit der Programmiersteuerung mit Sensorkomponenten und HD-SDI-Ausgabeschnittstelle kann eine verlustfreie Ausgabe in Echtzeit mit höchster Auflösung erreicht werden.


How to Mount a Heavy Duty Motorized Pan Tilt Head/ Positioner?

  • Entfernen Sie die untere Abdeckung der Pan Tilt Units und installieren Sie die integrierte motorisierte Pfanne und kippen Sie mit Zoll-Schrauben.

  • Verbinden Sie die roten und schwarzen (meist) Drähte auf der Pan/Tilt Decoder-Platine mit der Stromversorgung der Kamera, das rote Positiv und das schwarze Negativ.

  • Verbinden Sie den markierten Zoom (Z) und allgemein (c) auf der Pan-/Tilt-Decoder-Platine.Allgemein, Sie don&",3539;t muss verbinden, um zu fokussieren (Kamera Auto focus)

  • Nach dem Verbinden, steuern Sie die drei Drähte außerhalb des motorisierten Schwenkkopfes/Positioners, Video (Zwei-Wege zum Andocken), Stromversorgung (24V AC, unabhängig von positiv und negativ) (a\b ist sowohl positiv als auch negativ)

  • gemäß der PTZ-Anleitung,setzen Sie den Adresscode und die Baudrate auf die Decoder-Platine.Das Protokoll muss nicht kontrolliert werden.Der allgemeine Protokolldekoder kann ihn unterstützen.

  • Nach der Installation ist es am besten, den technischen Schatz oder harte Platte zu nehmen, um es zu versuchen und installieren Sie es an der Wand.


FAQ von motorisierten Pan und Tilt Heads/Units

Was ist motorisierte Pfanne & Kippvideoköpfe/Einheiten? + -

Motorisierte Pan Tilt Video Heads/Units sind zweiachsige Bewegungssteuergeräte, die Sensoren und Kameras zeigen und oft Objekte in Echtzeit verfolgen.

Was ist der Unterschied zwischen Panning und Tilting der Kamera? + -

Durch das Pannenieren der Kamera wird die Pan Tilt Unit horizontal gesteuert, und das Kippen der Kamera ist die Steuerung der Panneigung, um in vertikaler Richtung zu drehen.Pan und Kipp können gleichzeitig verwendet werden.

Anwendungen von BIT CCTV Surveillance Camera

Anstelle der Klassifizierung durch ihre Arten und ihre allgemeine Verwendung haben BIT-CCTV-Produkte für CCTV-Kameraüberwachungslösungen
auch eine sehr starke Präsenz in mehreren vertikalen Märkten und Spezialindustrien.
