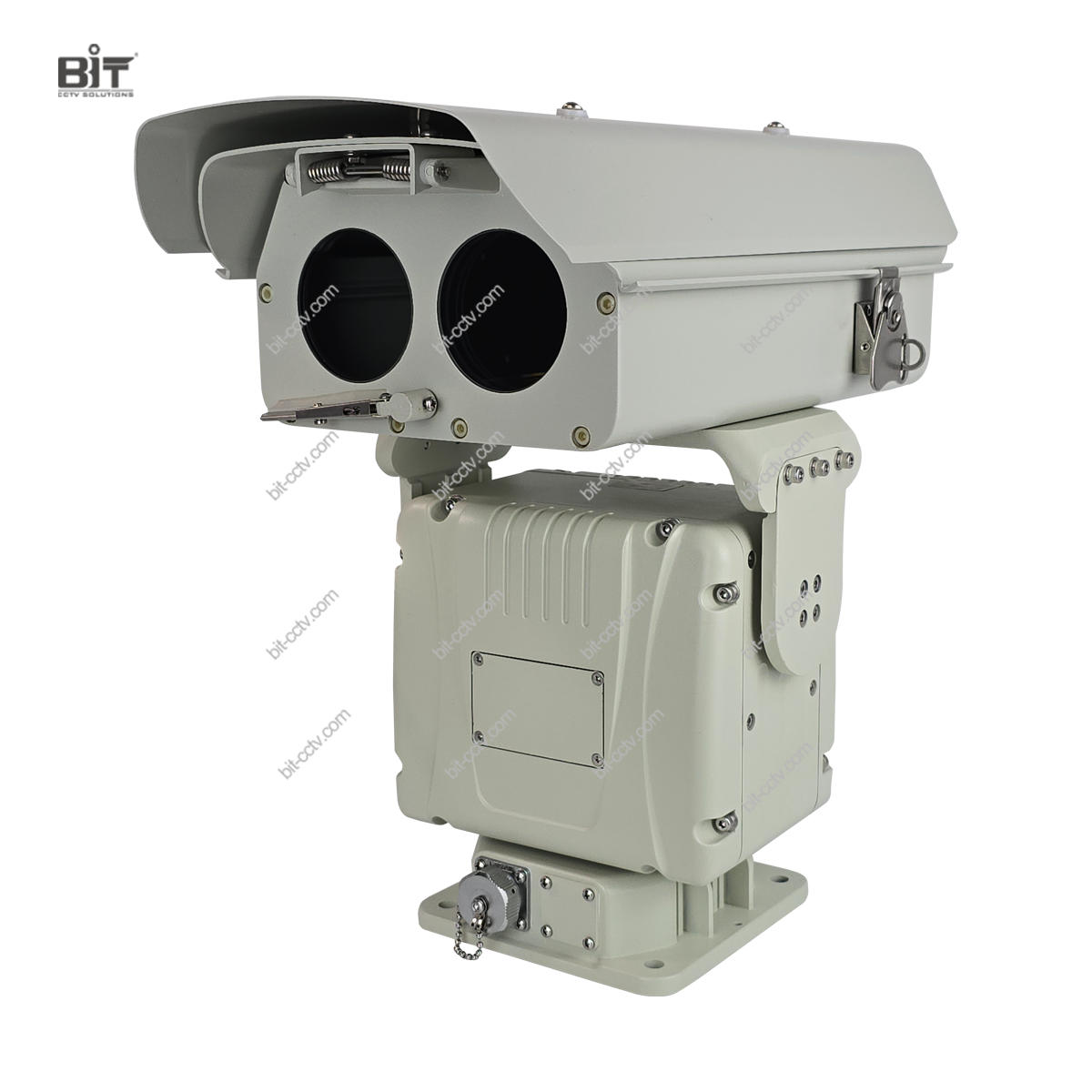

  • pt510 pan tilt and 4211 camera housing
  • Small Size Worm Gear Outdoor 10kg Load Pan Tilt Unit BIT-PT510
  • Small Size Worm Gear Outdoor 10kg Load Pan Tilt Unit BIT-PT510

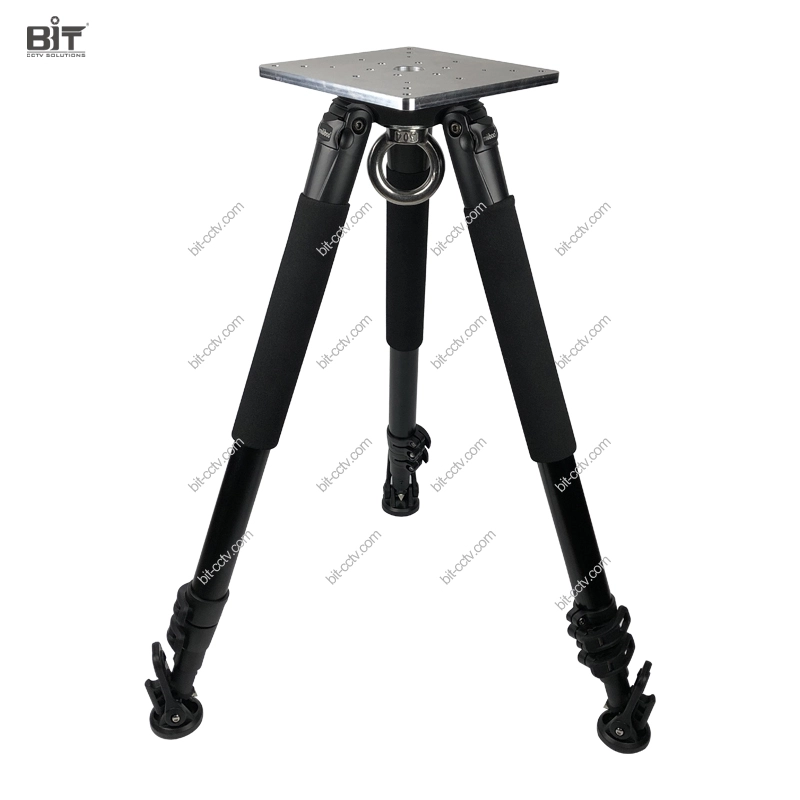

  • Tripod for pan tilt unit 40kg load capacity
  • BIT-PT510
  • Small Size Worm Gear Outdoor 10kg Load Pan Tilt Unit BIT-PT510
  • pt510 pan tilt and 4211 camera housing
  • Small Size Worm Gear Outdoor 10kg Load Pan Tilt Unit BIT-PT510
  • Small Size Worm Gear Outdoor 10kg Load Pan Tilt Unit BIT-PT510
  • Tripod for pan tilt unit 40kg load capacity
  • BIT-PT510
  • Small Size Worm Gear Outdoor 10kg Load Pan Tilt Unit BIT-PT510
  • pt510 pan tilt and 4211 camera housing
  • Small Size Worm Gear Outdoor 10kg Load Pan Tilt Unit BIT-PT510
  • Small Size Worm Gear Outdoor 10kg Load Pan Tilt Unit BIT-PT510
  • Tripod for pan tilt unit 40kg load capacity

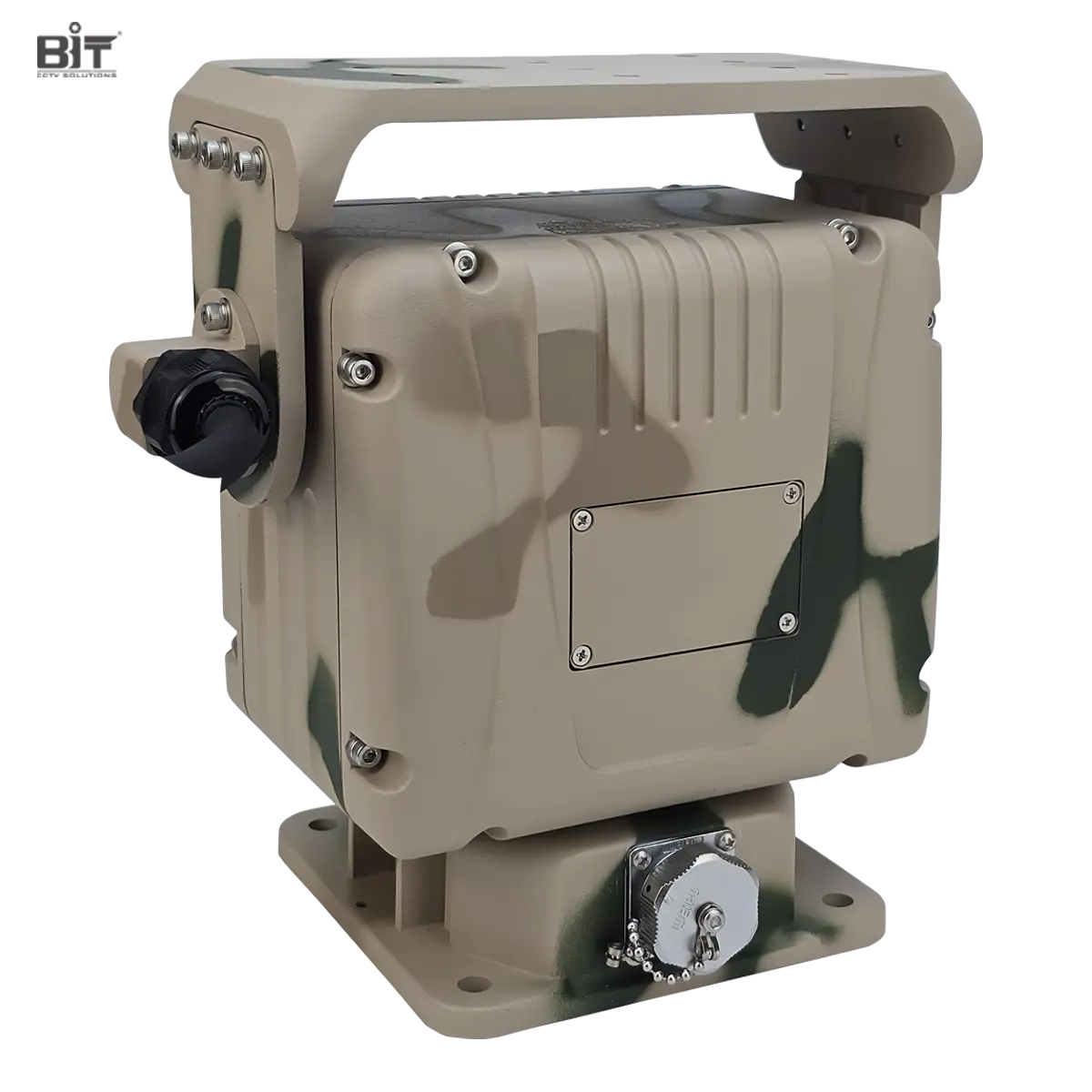

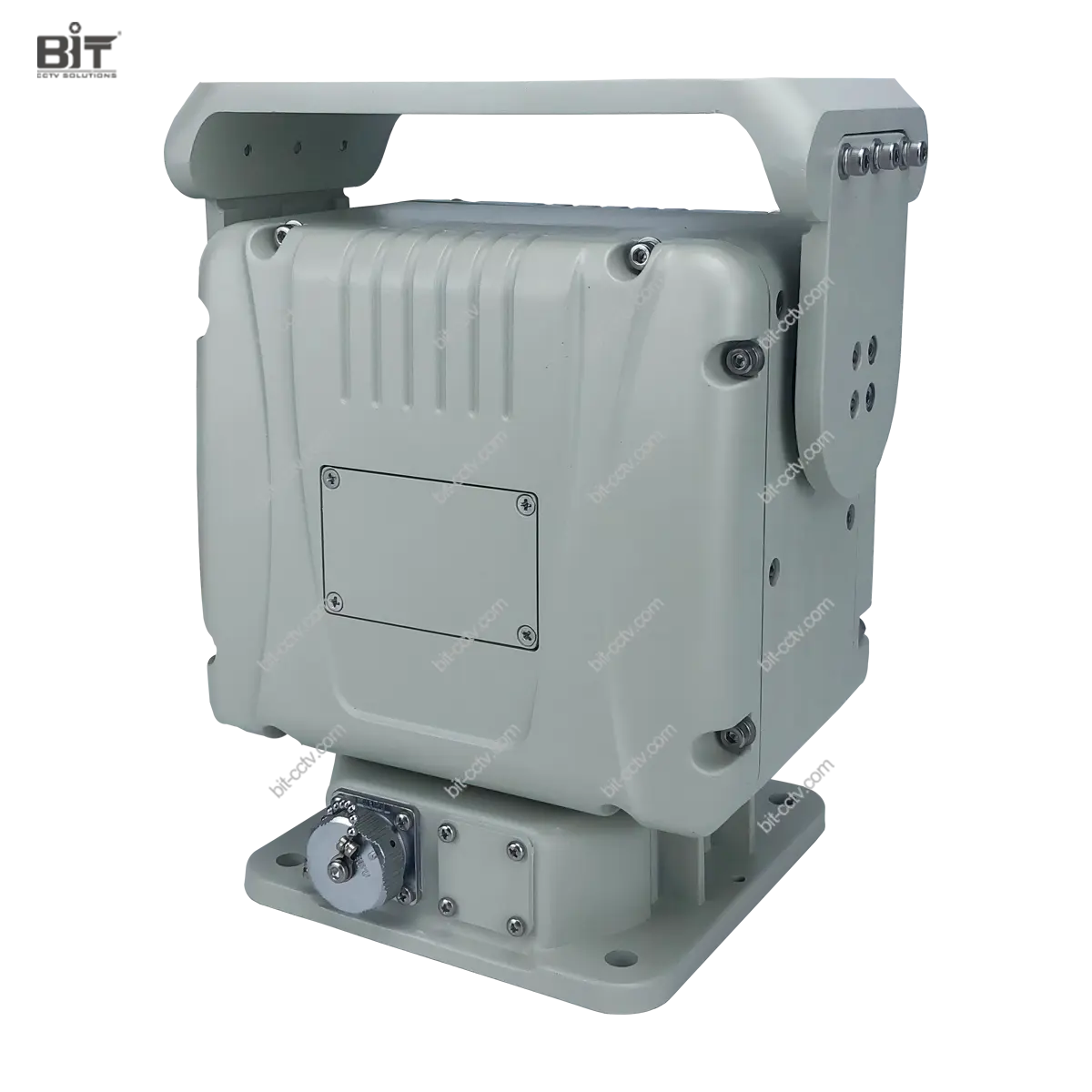

Mini-Größe Wurm getriebe mit variabler Geschwindigkeit Schwenk-Neigung Position ierer Max. 10kg (20,05 lb) Last

Merkmale des BIT-PT510 Mini Size Worm Gear Outdoor Variable Geschwindigkeit Light Duty Pan Tilt Head mit Nutzlast bis zu 10kg (20,05 lb)


  • Maximale Tragfähigkeit 10kg (22,05 lb)

  • Pfanne/AzimutWinkel: 0-360 °, Neigung/Höhenwinkel: -60 ° ~- 60 °

  • Pfanne/AzimutGeschwindigkeit: 0,01 ° ~ 30 °/S, Neigung/Höhen geschwindigkeit: 0,01 ° ~ 15 °/S

  • Vor eingestellte Genauigkeit: ± 0,1 °

  • Hochpräziser Schrittmotor, Schnecken-/Zahnrad-Antriebs getriebe

  • Selbst verriegelung mit Speicher nach Stromausfall

  • RS485 oder RS422 Pan-Neigung steuerung mit Pelco P/D-Protokoll

  • Unterstützung position Feedback und absolute Position

  • Mini-Größe: 223*140*235mm

  • Optionale verkehrte Installation

  • Bewertetes IP66 für das Eindringen von Staub und Wasser



Kontaktieren Sie uns

Übersicht über BIT-PT510 Mini Size Worm Gear Outdoor Variable Geschwindigkeit Light Duty Pan Tilt Head mit Nutzlast bis zu 10kg (20,05 lb)


BIT-PT510 ist eine leichte Einheit/Plattform in Mini größe (max. Top-Tragfähigkeit 10kg (22,05 lb) unter Verwendung eines hochpräzisen Zahnrad antriebs getriebes, eine ideale Wahl für ein kompaktes Schwenk-Neigung position ierungs system. Mit wettbewerbs fähigen Preisen sind seine Qualität und Funktionen immer noch gut genug, um eine zuverlässige PTZ-Kamera zu bauen. Es bietet Rotation mit variabler Geschwindigkeit, vor eingestellte Position, Kreuzfahrt strecke, Patter Tour, automatischen Scan und erweiterte Funktionen wie Koordinaten feedback und absolute Kontrolle.


Technische Spezifikationen des BIT-PT510 Mini-Wurm-Gear mit variabler Geschwindigkeit im Freien leichte Aufwands-Neigung kopf/Plattform mit Nutzlast bis zu 10kg (20,05 lb)



Modell

BIT-PT510

Max. Tragfähigkeit

10kg (22.05lb), Top-Load

Umgekehrte InstallationOptional

Drehwinkel

Pfanne/Azimut: 360 ° kontinuierlich, Neigung/Höhe: -60 ° ~ + 60 °

Drehzahl

Pfanne/Azimut: 0,01 °/s-30 °/s, Neigung/Höhe: 0,01 °/s-15 °/s

Preset

200

Preset-Genauigkeit

± 0,1 °

Kreuzfahrt strecke

Unterstützung

Scan

1

Positions abfrage/Feedback

Unterstützung Positions abfrage Feedback/Echtzeit-Feedback

Absolute Position ierungUnterstützung

Homing

Es kann innerhalb des Zeitraums von 1 ~ 60 min eingerichtet werden

Kalibrierung starten

Eine Reihe von Bewegungen zur Kalibrierung, wenn das Gerät eingesc haltet ist. Die externe Verkabelung kann sich während der Start bewegung verdrehen.

Stromausfall-Speicher

Unterstützung, Wiederherstellung in PT-Position, Scan/Preset/Cruise Track-Bewegung vor Stromausfall

Selbst verriegelung

Unterstützung

Protokoll

Pelco P/D

Baud-Rate

2400/4800/9600/19200 bps

Kommunikation schnitts telle

RS485 oder RS422

Übertragung

Wurm-/Zahnrad übertragung sowohl in Schwenk-als auch in Neigung richtung

Verdrahtung/Schnitts telle

Pan Tilt Basis

100M Ethernet mit RJ45 (4 Draht, Durchgang), RS485P/T-Steuer eingang(2 Draht), 24V DC-Input (2 Draht), 00:

Pan Tilt Top

100M Ethernet mit RJ45 (4 Draht, Durchgang), RS485 P/T Steuer eingang (2 Draht)

12V DC @ 1,5 A Output (2 Draht), 24V DC @ 1,5 A Ausgang (2 Drähte), Sk

Allgemeine

Betriebs spannung

DC24V ± 10%

Strom verbrauch

≤ 30W

Arbeits temperatur

-35 °C ~ + 65 °C

Arbeits feuchtigkeit

90 ± 5% RH

Lagerte mperatur

-40 °C ~ + 70 °C /-40 °F ~ 158 °F

Schutzniveau

IP66

Material

Aluminium legierung

Gewicht

5,5 kg (12,13 lb)

Dimension

223 × 140 × 235mm(L × B × H)

8,78x5,51x9,25 in (L × B × H)




Video

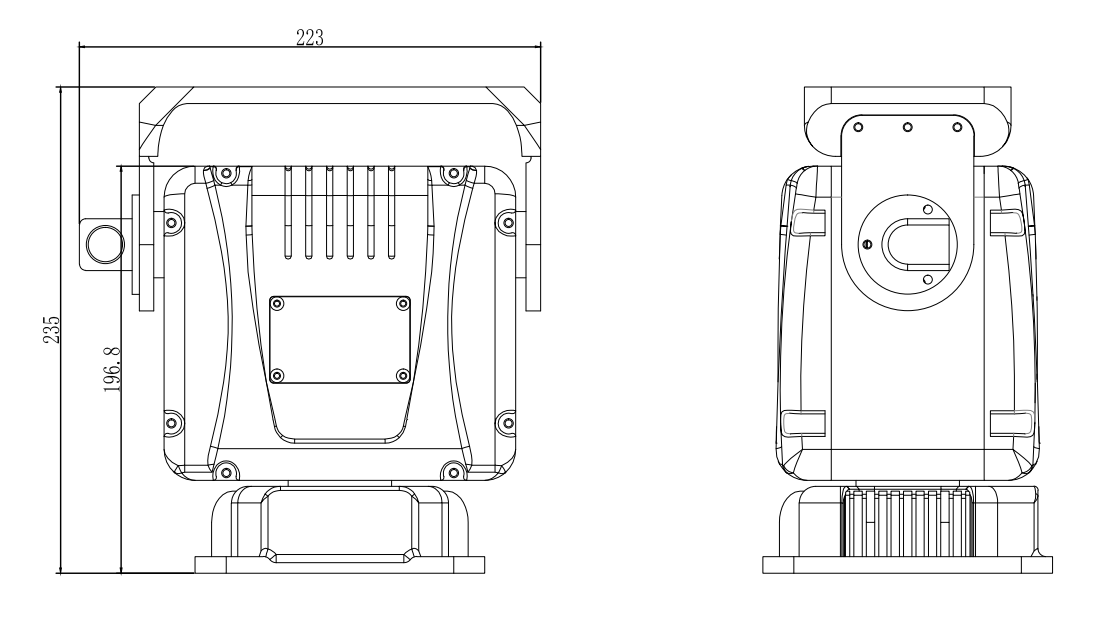

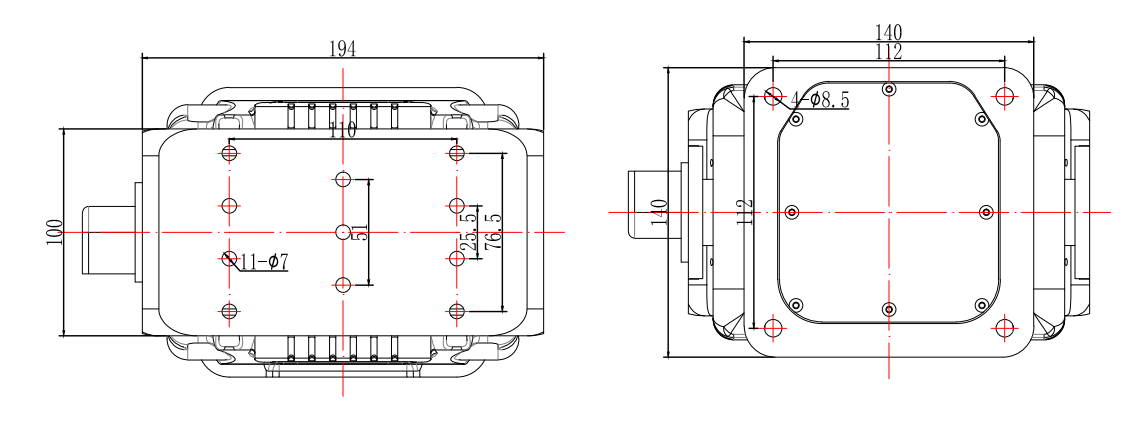

Dimension des BIT-PT510 Mini-Größe Wurm zahnrad für den Außenbereich mit variabler Geschwindigkeit und leichtem Schwenk kopf mit Nutzlast bis zu 10kg (20,05 lb)



Einheit: mm

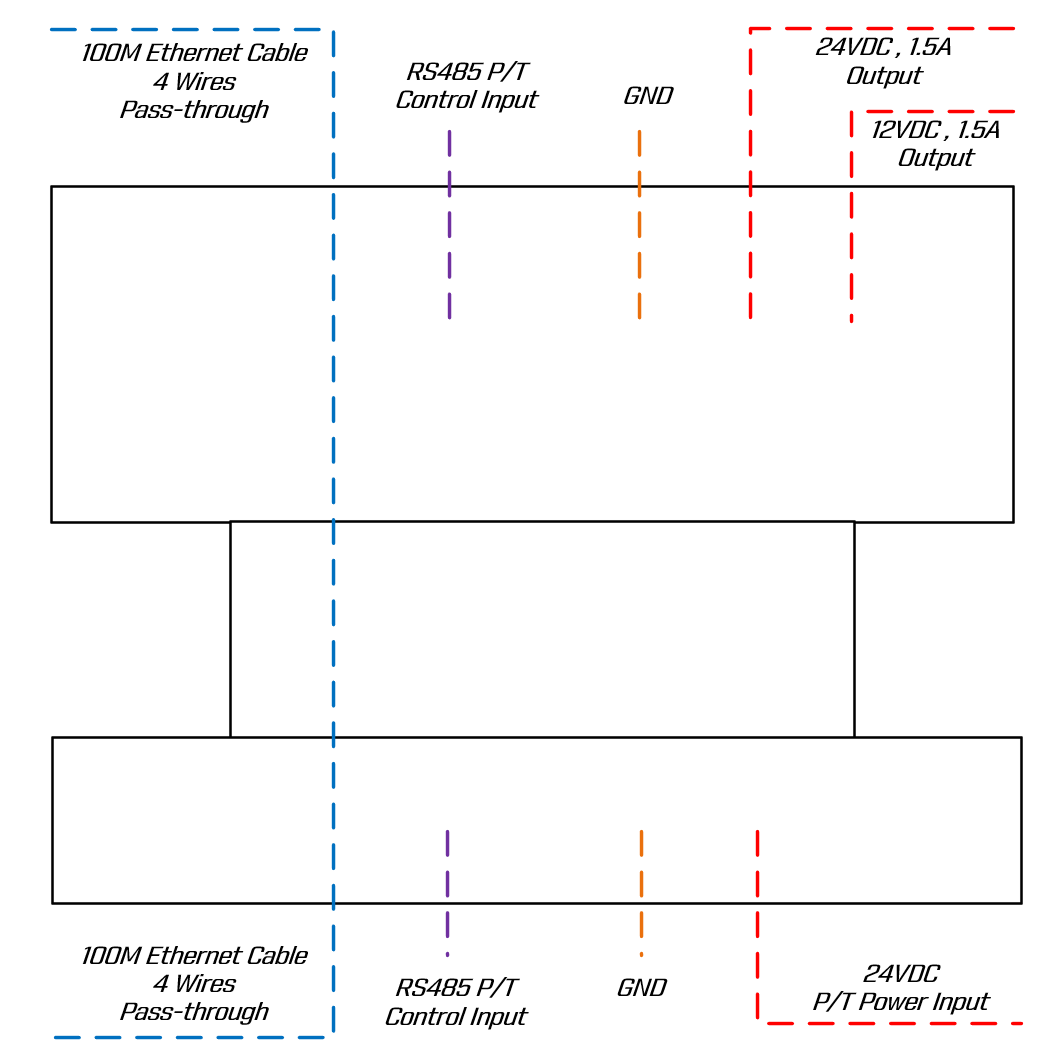

Standard verdrahtung des BIT-PT510 Mini-Wurm-Zahnrad-Leichtlauf-Schwenk-Neigung kopfes mit variabler Geschwindigkeit im Freien und Nutzlast bis zu 10kg (20,05 lb)



FAQs des BIT-PT510 kleinen Wurm-Zahnrad-Leichtlauf-Schwenk-Neigung kopfes mit variabler Geschwindigkeit im Freien und Nutzlast bis zu 10kg (20,05 lb)

  • Was sind die Unterschiede zwischen BIT-PT410 und BIT-PT510 mit der gleichen Tragfähigkeit von 10kg (22,05 lb)?

    Sowohl BIT-PT410 als auch BIT-PT510 sind 10kg Top Load Pan Kipp einheit/Position ierer.

    Haupt sächlich gibt es 3 Unterschiede zwischen diesen 2 Modellen:

    1) BIT-PT510 ist viel kleiner als BIT-PT410, was besser für kleine/kompakte PTZ-Kamerasysteme geeignet ist.

    2) In Bezug auf den Antriebs modus ist BIT-PT410 ein Schnecken-/Zahnrad antrieb in Neigung richtung, während ein Riemen antrieb in Schwenk richtung und BIT-PT510 ein Wurm-/Zahnrad antrieb sowohl in Schwenk-als auch in Neigung richtung ist. BIT-PT410 hat nur Selbst verriegelung in Neigung richtung.

    3) Mit Riemen übertragung in Pan-Richtung hat BIT-PT410 eine schnelle Pan-Geschwindigkeit von 100 °/s.


  • Wird BIT-PT510 leichte Schwenk-Neigung einheit in Snall-Größe ihre Arbeits situation fortsetzen, wenn sie aufgrund eines Stromausfalls wieder einschalten wird?

    Ja, BIT-PT510 Schwenk-Neigung skopf verfügt über einen selbst verriegeln den Speicher und einen Stromausfall. Es kann auch bei windigem Wetter dort bleiben, wo es war, als ein Stromausfall auftritt, und seine Bewegung wie Voreinstel lungen wieder aufnehmen, vor dem Stromausfall scannen.


  • Ist eine nicht kontinuierliche Schwenk rotations funktion auf BIT-PT510 kosten günstigen Schwenk neige kopf verfügbar?

    Ja, wir können die nicht kontinuierliche Schwenk rotation BIT-PT510 Schwenk neigung einheit anpassen, wenn eine kontinuierliche 360-Grad-Schwenkdrehung ein Problem für Ihr System darstellt. Bitte teilen Sie uns den Winkel mit, den Sie bei der Bestellung bevorzugen.


  • Kann BIT-PT510 kleine Schwenk neige einheit mit 10kg Oberlast kopfüber installiert werden?

    Ja. BIT-PT510 können kopfüber mit aufgereigtem Design installiert werden.

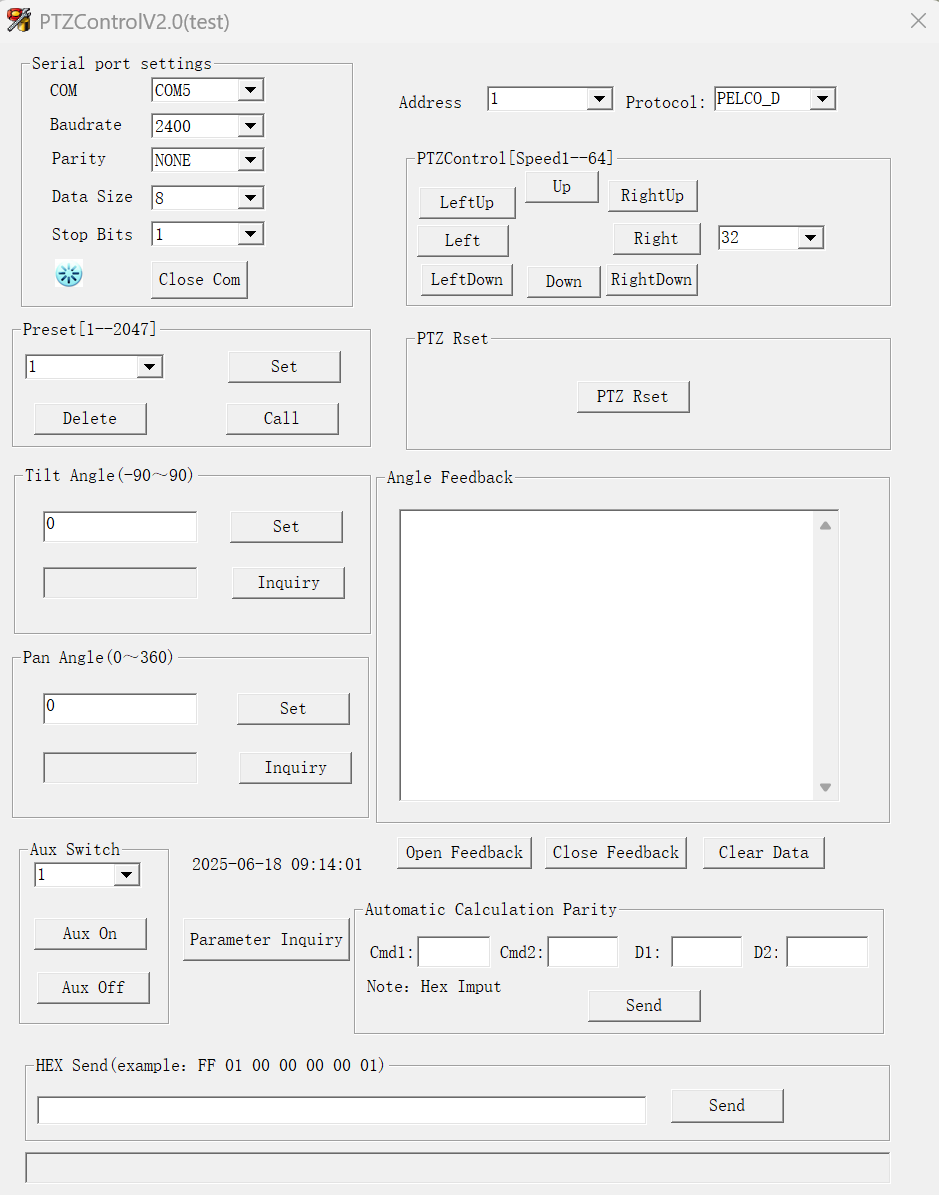

  • Ist eine Steuerungs software für BIT-PT510 Pan-Tilt-Position ierer verfügbar?

    Ja, eine RS485-Steuerungssoftware für Windows ist für BIT-PT510 Schwenk neigung stest und-steuerung verfügbar.

    Ein RS485 zu USB Konverter/Kabel ist erforderlich, bitte gehen Sie zuhttps://www.bit-cctv.com/dt-5119-usb-to-rs485-rs422-convert-cable-for-pan-tilt-unit-control/Für weitere Informationen.
